Descrição:
Características do gerador GERCUSTOM19098
TABELA DA PRODUÇÃO ESTIMADA DE ENERGIA
* Estimativa baseada no índice de incidência de irradiação solar das regiões do Brasil por m²
| REGIÃO | kW | kWh/m² | kWh/mês |
|---|
| CENTRO-OESTE | 23,31 | 5,25 | 3.671,33 |
| NORDESTE | 23,31 | 5,60 | 3.916,08 |
| NORTE | 23,31 | 4,55 | 3.181,82 |
| SUDESTE | 23,31 | 4,55 | 3.181,82 |
| SUL | 23,31 | 4,20 | 2.937,06 |
TABELA DE COMPONENTES DO GERADOR
| CÓDIGO | QTD | UN | DESCRIÇÃO |
|---|
| COBCABNFV6MMPT | 100 | m | Cabo Solar PV1-F 6,0mm2 Preto |
| COBCABNFV6MMVD | 50 | m | Cabo Solar PV1-F 6,0mm2 Verde/Amarelo |
| COBCABNFV6MMVM | 100 | m | Cabo Solar PV1-F 6,0mm2 Vermelho |
| DEYINVI20KW380 | 1 | un | Inversor Solar Deye 20KW Trifásico 380V 2MPPT Imp |
| PRTCONNSC4PAR | 14 | un | Conector Proauto 1 Par MC4 PV-KBT4/6II-UR e PV-KST4/6II-UR |
| PRTSTRN4E4S | 2 | un | String Box PROAUTO 1040VCC 40A 2E-4E/2S -4S 2MPPT |
| TRIESTNCER002 | 11 | un | Estrutura TRITEC Kit II Ceramica p/4 Módulos |
| ZNSMODI555 | 42 | un | Módulo Solar ZNShine Monocristalino 144 celulas 555W |

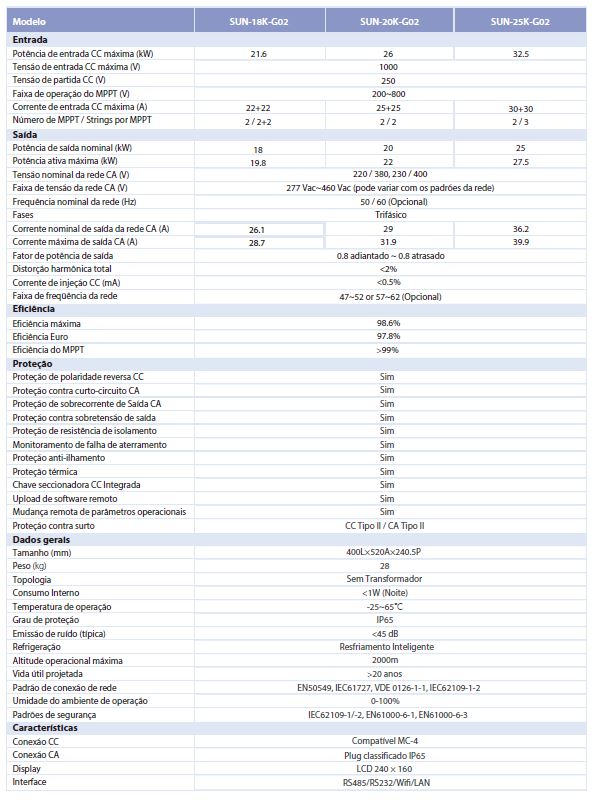

Características do componente inversor Deye SUN-20K-G02
Características do componente módulo ZNShine ZXM7-EHLD144-555/M
Dados elétricos | STC:
- Potência nominal máxima (Pmax): 555W
- Tensão de operação (Vmp): 42V
- Corrente de operação (Imp): 13.22A
- Tensão de circuito aberto (Voc): 50.30V
- Corrente de curto circuito (Isc): 13.96A
- Eficiência do módulo: 21.5%
- Temperatura de operação: -40°C to +85°C
- Tensão máxima do sistema: 1500V DC
- Classificação do fusível máximo da série: 25A
Dados elétricos | NOCT:
- Potência máxima nominal (Pmax): 414.70W
- Tensão de operação (Vmp): 39.0V
- Corrente de operação (Imp): 10.62A
- Tensão de circuito aberto (Voc): 47.0V
- Corrente de curto circuito (Isc): 11.27A
Dados mecânicos:
- Tipo de célula: Mono Cristalino
- Arranjo das células: 144
- Dimensões: 2278x1134x30mm
- Peso: 31.5±1.0kg
- Cabo: 4mm²
- Conector: MC4
Características de temperatura:
- Coeficiente de temperatura: (Pmax): -0.35%/°C
- Coeficiente de temperatura (Voc): -0.29%/°C
- Coeficiente de temperatura (Isc): +0.05%/°C
- Temperatura de operação do módulo nominal: 41 ± 2°C
Normas técnicas recomendadas para instalação de energia solar
ABNT NBR 5410- Instalações elétricas de baixa tensão
- ABNT NBR 14039
- Instalações elétricas de média tensão de 1,0 kV a 36,2kV
- ABNT NBR 16690
- Instalações elétricas de arranjos fotovoltaicos - Requisitos de projeto
- ABNT NBR 16274
- Sistemas fotovoltaicos conectados à rede - Requisitos mínimos para documentação, ensaios de comissionamento, inspeção e avaliação de desempenho
- ABNT NBR 5419
- Proteção contra descargas atmosféricas - Todas as partes
- ABNT NBR 16612
- Cabos de potência para sistemas fotovoltaicos, não halogenados, isolados, com cobertura, para tensão de até 1,8 kV C.C. entre condutores - Requisitos de desempenho
- NR-10
- Segurança em instalações e serviços em eletricidade
- NR-35
- Trabalho em altura
- ART (Anotação de Responsabilidade Técnica)
- Projeto e instalação
Peso e NCM do gerador GERCUSTOM19098
- NCM: 8501.72.10
- PESO: 1.202,3540kg
