Descrição:
Características do gerador GER005052
TABELA DA PRODUÇÃO ESTIMADA DE ENERGIA
* Estimativa baseada no índice de incidência de irradiação solar das regiões do Brasil por m²
| REGIÃO | kW | kWh/m² | kWh/mês |
|---|
| CENTRO-OESTE | 6,66 | 5,25 | 1.048,95 |
| NORDESTE | 6,66 | 5,60 | 1.118,88 |
| NORTE | 6,66 | 4,55 | 909,09 |
| SUDESTE | 6,66 | 4,55 | 909,09 |
| SUL | 6,66 | 4,20 | 839,16 |
TABELA DE COMPONENTES DO GERADOR
| CÓDIGO | QTD | UN | DESCRIÇÃO |
|---|
| SHIMODI555 | 12 | un | Módulo Solar Shinefar Monocristalino 144 celulas 555W |
| DEYINVI6KW220 | 1 | un | Inversor Solar Deye 6KW Monofásico 220V 2MPPT Imp |
| COBCABNFV4MMPT | 20 | m | Cabo Solar PV1-F 4,0mm2 Preto |
| COBCABNFV4MMVM | 20 | m | Cabo Solar PV1-F 4,0mm2 Vermelho |
| STBCONNMC4PAR | 4 | un | Conector Staubli 2 Pares MC4 PV-KBT4/6II-UR e PV-KST4/6II-UR |
| TRIESTNFIBMAD250 | 3 | un | Estrutura TRITEC Kit Fibro. Mad. 250mm p/4 Módulos |
Características do componente módulo Shinefar SF-M18/144555
Dados elétricos | STC:
- Potência nominal máxima (Pmax): 555W
- Tensão de operação (Vmp): 41.90V
- Corrente de operação (Imp): 13.24A
- Tensão de circuito aberto (Voc): 49.95V
- Corrente de curto circuito (Isc): 13.85A
- Eficiência do módulo: 21.48%
- Temperatura de operação: -40°C to +85°C
- Tensão máxima do sistema: 1500V DC
- Classificação do fusível máximo da série: 25A
Dados elétricos | NOCT:
- Potência máxima nominal (Pmax): 416,26W
- Tensão de operação (Vmp): 39.37V
- Corrente de operação (Imp): 10.57A
- Tensão de circuito aberto (Voc): 46.73V
- Corrente de curto circuito (Isc): 11.23A
Dados mecânicos:
- Tipo de célula: Mono 182x91,144 Cells
- Dimensões: 2278x1134x30mm
- Peso: 26kg
- Cobertura frontal: Vidro temperado de 3.2 mm
- Estrutura: Liga de alumínio anodizado
- J-Box: Classificação IP68
- Cabo: 4mm²
- Conector: Compatível com MC4
Características de temperatura:
- Coeficiente de temperatura: (Pmax): -0.37%/°C
- Coeficiente de temperatura (Voc): -0.30%/°C
- Coeficiente de temperatura (Isc): +0.06%/°C
Temperatura de operação do módulo nominal (NOCT): 45 ± 2°C

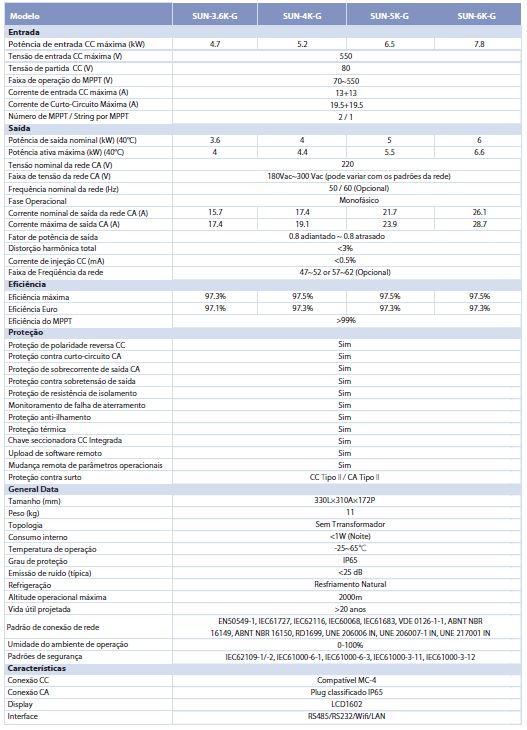

Características do componente inversor Deye SUN-6K-G
Normas técnicas recomendadas para instalação de energia solar
ABNT NBR 5410- Instalações elétricas de baixa tensão
- ABNT NBR 14039
- Instalações elétricas de média tensão de 1,0 kV a 36,2kV
- ABNT NBR 16690
- Instalações elétricas de arranjos fotovoltaicos - Requisitos de projeto
- ABNT NBR 16274
- Sistemas fotovoltaicos conectados à rede - Requisitos mínimos para documentação, ensaios de comissionamento, inspeção e avaliação de desempenho
- ABNT NBR 5419
- Proteção contra descargas atmosféricas - Todas as partes
- ABNT NBR 16612
- Cabos de potência para sistemas fotovoltaicos, não halogenados, isolados, com cobertura, para tensão de até 1,8 kV C.C. entre condutores - Requisitos de desempenho
- NR-10
- Segurança em instalações e serviços em eletricidade
- NR-35
- Trabalho em altura
- ART (Anotação de Responsabilidade Técnica)
- Projeto e instalação
Peso e NCM do gerador GER005052
- NCM: 8501.72.10
- PESO: 333,8940kg
